DucoGrille Solid 20Z | Grille de ventilation aluminium

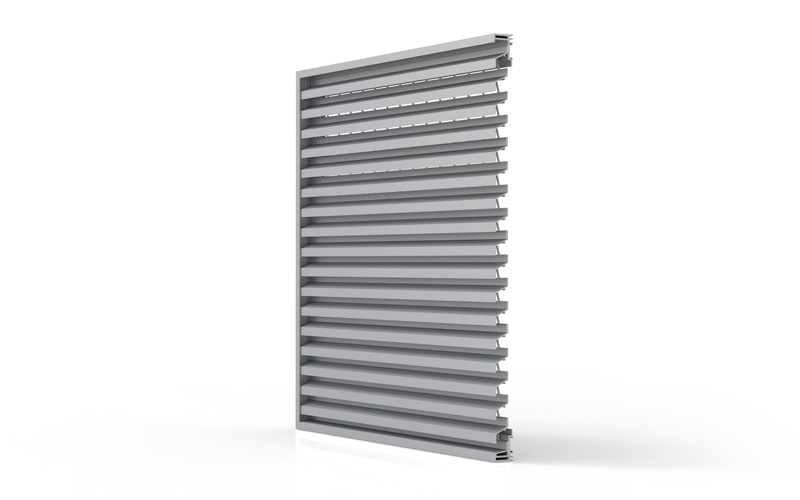

DucoGrille Solid 20Z est une grille de ventilation composée de profilés extrudés en aluminium, dotée d'une profondeur d'installation limitée. Cette caractéristique la rend particulièrement adaptée à un montage derrière des stores extérieurs. Les lames « superposables » assurent à l'ensemble une solidité unique et une résistance au vandalisme.
Les lames sont disponibles avec de petites perforations (P1), de grandes perforations (P2) ou sans perforation, en version persienne (NP). Ces trois variantes peuvent être combinées au sein d'un même projet tout en conservant un aspect de façade uniforme.
La grille est proposée en quatre types de cadre, adaptés à différentes situations de montage:
- G 20Z — grille murale à encastrer avec aile de recouvrement
- F 20Z/28 & F 20Z/32 — grille de ventilation (fenêtre)
- M 20Z — grille murale en applique
Dans les lames à petites perforations (P1), les perforations font elles-mêmes office de moustiquaire. Les modèles P2 sont équipés d'origine d'une moustiquaire en acier inoxydable 2,3 x 2,3 mm (en option : 6 x 6 mm ou 20 x 20 mm).
Matériaux (détail) :
- Profilés extrudés en aluminium. Moustiquaire en acier inoxydable (2,3 x 2,3 mm standard ; 6 x 6 mm ou 20 x 20 mm en option — sauf pour les lames P1, où la perforation fine fait elle-même office de moustiquaire).
- Finition disponible dans toutes les couleurs (F1* comme référence), toutes les teintes RAL, en peinture structurée ou couleur spéciale sur demande.
Labels et certifications (détail) :
- Ce modèle standard (non-RC2) ne porte pas de label anti-effraction — celui-ci est réservé au DucoGrille Solid++ 20Z (RC2).
- Mise en peinture conforme aux normes de qualité Seaside
- Conformité aux spécifications de qualité Qualicoat ou Qualanod
- Essais d'étanchéité à l'eau réalisés par BSRIA, selon la méthodologie développée avec HEVAC (norme EN 13030)
Fiche technique
Caractéristiques techniques
Caractéristique P1 STND P1 +OPT P2 STND P2 +OPT
Surface visuelle libre 59 % 59 % 59 % 59 %
Surface physique libre 36 % 36 % 45 % 45 %
Ce (plus élevé = meilleur) 0,231 0,217 0,226 0,213
Cd (plus élevé = meilleur) 0,241 0,246 0,235 0,240
Facteur K aspiration (plus bas = meilleur) 18,74 21,24 19,58 22,04
Facteur K extraction (plus bas = meilleur) 17,22 16,52 18,11 17,36
Étanchéité à l'eau (classe, testée selon EN13030 / BSRIA-HEVAC) :
0 m/s : B (STND) / A (+OPT) — pour P1 et P2
0,5 m/s : B (STND) / A (+OPT)
1 m/s : C (STND) / B (+OPT)
1,5–2 m/s : C (STND) / B (+OPT)
2,5 m/s : C/D selon P1-P2 et STND/+OPT
Dimensions (mm) :
Pas de la lame : 30
Profondeur d'installation : 24
Butée du cadre : 23
Profondeur du cadre : G 20Z = 28 ; F 20Z = 37/41 ; M 20Z = 29
Largeur de l'aile de recouvrement (F) : 28/32
Dimensions minimales : L 200 x H 200 mm
